マークX 130系のAFSの配線について
マークX 前期のAFS付車に乗っています。
事故をきっかけに中期ヘッドライトに交換したのですが、AFSが無いのでカプラーが浮いた状態になっており、警告灯が点滅してしまうので対策を考えています。
AFSキャンセラーを制作したいと考え、配線図集を購入しました。

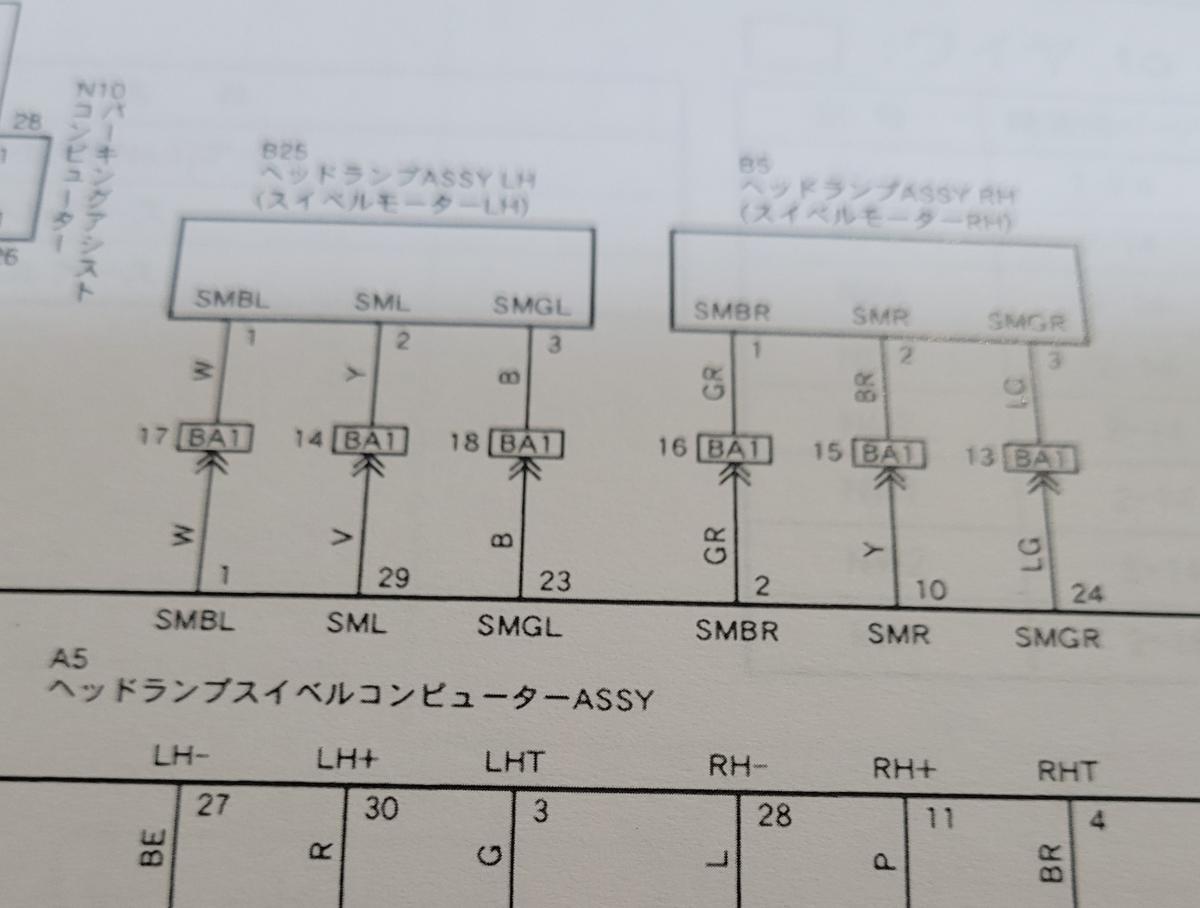

添付の画像の、ヘッドライトスイベルコンピューターからのヘッドライトへの配線についてなのですが、
左右共にSMB、SM、SMGとありますが、これらの配線の役割が知りたいです。
私の予想だとSMBが右へ動かす配線、SMが結果をコンピューターに戻す線、SMGが左へ動かす配線だと予想しています。
また、この予想が合っている場合何Ωの抵抗を噛ませればコンピューターはAFSが作動していると誤認してくれるでしょうか。
配線図もこんな感じで予想しています↓
-------|◁----抵抗-----SMB
|
-----------▷|--------SM
|
-------|◁----抵抗-----SMG
拙い知識で申し訳御座いませんが、ご教授お願いします。
